2025/８月ミニオフグリット

キャンピングカー用に導入したアンペアタイム製のリチュームイオンバッテリー、これで全て
の車内の電力をまかなっているのだが、キャンピングカーが稼働しない時には電力がもったいない。
そこで考えたのが、キャンピングカーが稼働していない時期に家庭電源の一部として利用できないか？
ソーラーパネルを利用してミニオフグリットを組み上げることにした。

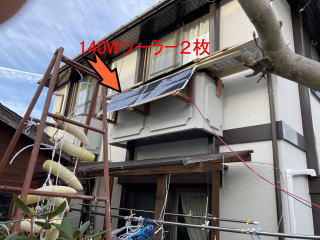

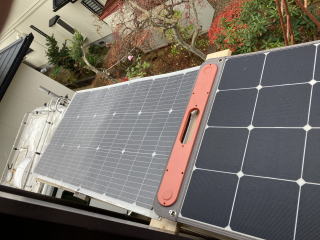

ソーラーパネル１４０W１枚（これまでキャンピングカー用として利用、１02W用ソーラーパネル２枚（14,000円/枚）
ポータブル電源バッテリー、アンペアタイム（200A/H)
基本構想
２F自分用の部屋４０インチテレビ、１Fリビング４6インチの２台のテレビ電源として利用する。
６０W/台の電力量であるので、
天気が良ければ、ほとんどテレビ電源を供給できます。
ただ、天気が悪ければ電力を生むことがありません。これが、ソーラーの最大の欠点でしょうか
JACKERY46.4AH(1002W)12V→利用可能８０%と仮定、46.4×0.7＝32A/5A=6.4H
AmpereTime200AH 12V→Ｗ利用可能80%と仮定200×0.7＝140A/5.4=26H
40インチテレビ60Ｗ/Ｈ→5A
46インチテレビ65W/H→5.4A

　　

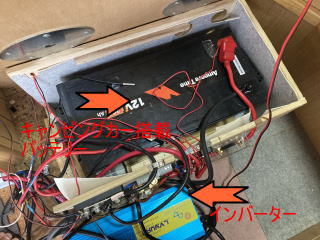

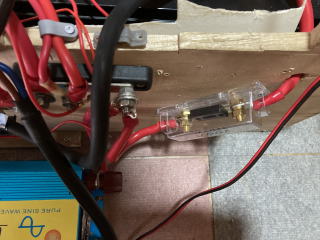

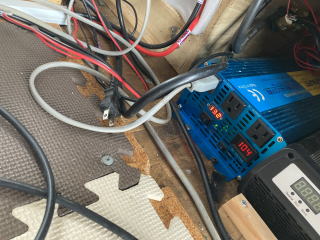

バッテリーに繋ぐインバーター
　　


　　

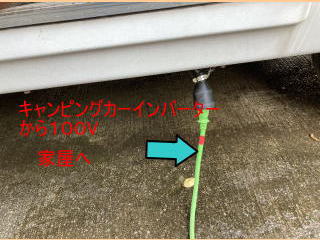

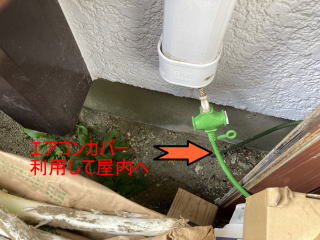

キャンピングカーインバーターからエアコンカバーを通し
てリビングの４６型テレビまで電源を通しました。

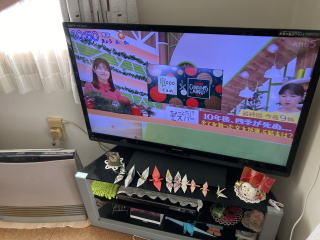

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　消費電力６５Wリビングテレビ
　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

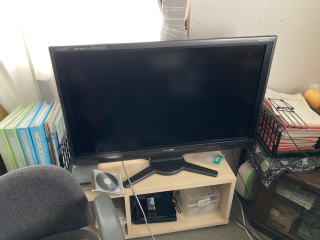

２F自室４０インチテレビ、消費電力６０W

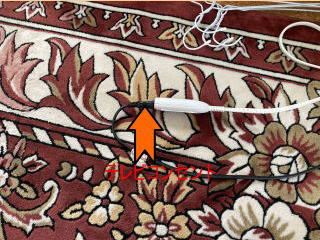

ポータブルバッテリー　　　　　　　　　　　　　　　　　　　　ポータブル電源・AC電源にテレビコンセント挿入
　　

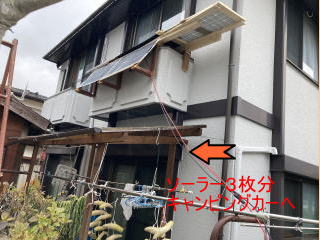

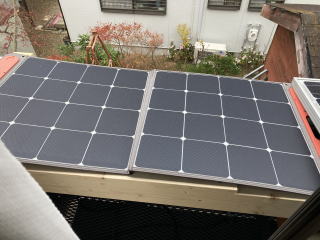

４枚のソーラーパネル→キャンピングカーバッテリーへ
　　

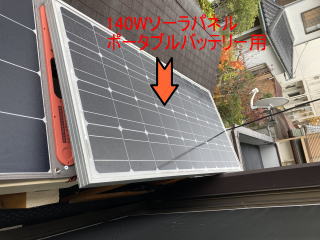

１枚ポータブル電源へ
